PCB雙面板常規厚度標準和厚度公差分別是多少

  • 發表時間:2021-12-25 09:37:34
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有268個文字,預計閱讀時間1分鐘

  由于市場的不斷需求,電子產品更新?lián)Q代的速度非常高,pcb作為電子產品的載體,需求量也越來越大,很多朋友對板子的厚度和公差還不是很了解,下面小編來詳細的說一說。

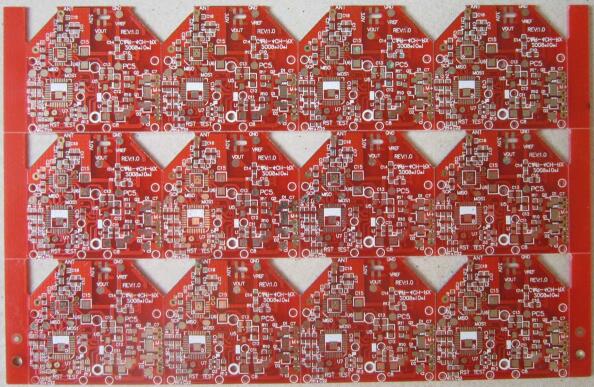

PCB雙面板厚度標準和厚度公差分別是多少

  一、厚度標準:

  依照 GB/T 4722 ,PCB 厚度有如下系列:

  厚度 粗偏差 精偏差

  0.7 +/-0.15 +/-0.09

  0.8 +/-0.15 +/-0.09

  1.0 +/-0.17 +/-0.11

  1.2 +/-0.18 +/-0.12

  1.5 +/-0.20 +/-0.14

  1.6 +/-0.20 +/-0.14

  2.0 +/-0.23 +/-0.15

  2.4 +/-0.25 +/-0.18

  3.2 +/-0.30 +/-0.20

  二、厚度公差:

  板厚 mm 雙面板公差 mm

  0.2-1.0 ± 0.1

  1.2-1.6 ± 0.13

  2.0-2.6 ± 0.18

  3.0 以上 ±0.18

  以上就是小編整理的關于“PCB雙面板厚度標準和厚度公差分別是多少”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
