隨著電子產品的不斷發展，pcb板也跟著沾光，飛速發展，但還有很多朋友不是很了解pcb板是什么，下面小編來詳細的說一說，一起來看看吧。

　　PCB板就是印制電路板，又稱印刷電路板，是電子元器件電氣連接的提供者。

　　PCB板按照線路板層數可分為單面板、雙面板、四層板、六層板以及其他多層線路板。

　　由于印刷電路板并非一般終端產品，因此在名稱的定義上略為混亂，例如：個人電腦用的母板，稱為主板，而不能直接稱為電路板，雖然主機板中有電路板的存在，但是并不相同，因此評估產業時兩者有關卻不能說相同。

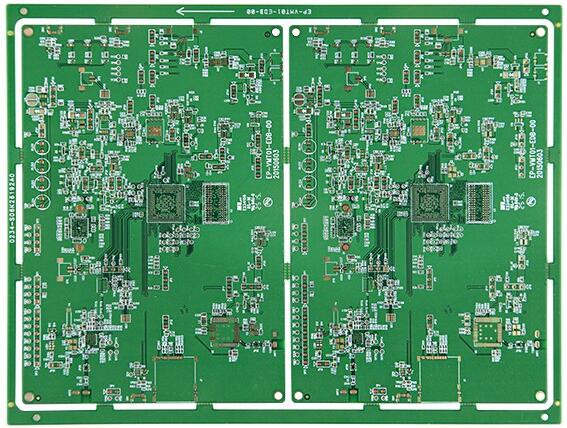

　　再譬如：因為有集成電路零件裝載在電路板上，因而新聞媒體稱他為IC板，但實質上他也不等同于印刷電路板。我們通常說的印刷電路板是指裸板-即沒有上元器件的電路板。

　　印制電路板從單層發展到雙面板、多層板和撓性板，并不斷地向高精度、高密度和高可靠性方向發展。不斷縮小體積、減少成本、提高性能，使得印制電路板在未來電子產品的發展過程中，仍然保持強大的生命力。 未來印制電路板生產制造技術發展趨勢是在性能上向高密度、高精度、細孔徑、細導線、小間距、高可靠、多層化、高速傳輸、輕量、薄型方向發展。

　　目前的電路板，主要由以下組成：

　　線路與圖面(Pattern)：線路是做為原件之間導通的工具，在設計上會另外設計大銅面作為接地及電源層。線路與圖面是同時做出的。

　　介電層(Dielectric)：用來保持線路及各層之間的絕緣性，俗稱為基材。

　　孔(Through hole / via)：導通孔可使兩層次以上的線路彼此導通，較大的導通孔則做為零件插件用，另外有非導通孔(nPTH)通常用來作為表面貼裝定位，組裝時固定螺絲用。

　　以上就是小編整理的關于“pcb板是什么”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
