所謂鋪銅，就是將PCB上閑置的空間作為基準面，然后用固體銅填充，這些銅區又稱為灌銅。鋪銅的意義在于，減小地線阻抗，提高抗干擾能力;降低壓降，提高電源效率;與地線相連，還可以減小環路面積，下面小編來詳細的說一說。

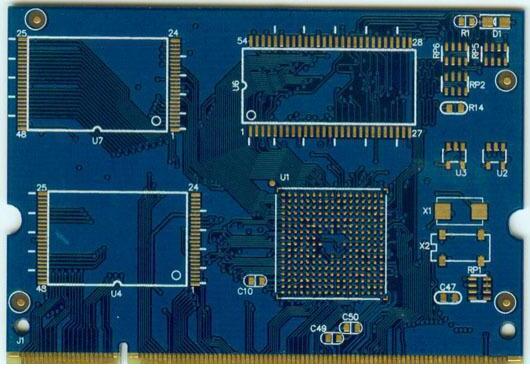

　　pcb上空地方鋪銅的好處

　　1、鋪銅部分稱作填充，一般填充部分作為地線，填充后有利于信號線之間的屏蔽，防止信號互相干擾。同時也可以減少接地電阻使地線可以承受更大的電流。

　　2、減少PCB刻蝕時溶解的銅箔，即有利于環保又可以提高PCB的機械強度，因為有銅箔的PCB更硬且不容易斷線。

　　3、PCB上總有不少線路形成的環路，外部和本板其他電路產生的磁力線穿過這些環路就會在環路中產生感應電流——干擾。環路包圍面積越大→穿過的磁力線就越多→感應電流越大→干擾越強。鋪銅能極大地減小環路包圍面積，有效削弱干擾強度。

　　4、銅箔導線非理想導體，存在很小而非“零”的電阻，而導線電阻將產生信號損耗。對于電源線和地線，導線電阻將分別降低電源電壓的穩定性和抬高“地”電位，導致不同電路間的相互串擾。

　　是若鋪銅部分與電路的某結點(Net)相接，即鋪銅部分屬于電路的某結點(Net)，將有效降低該結點(或連接)導線的電阻(銅箔導線非理想導體，存在很小而非“零”的電阻。

　　5、在某條導線的旁邊(一側、兩側另一面)布設接“地”的鋪銅，可以形成良好的隔離和屏蔽效果——減小干擾。

　　以上就是小編整理的關于在pcb上空地方鋪銅的五個好處，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
